革新性顶尖成像平台
ECLIPSE Ti2实现了前所未有的25mm视野(FOV)，彻底改变您的观察方式。凭借突破性的大视野，Ti2可以随心所欲地利用大靶面CMOS相机的传感器区域，并显著提高了数据采集量。
为超高分辨率成像系统量身打造的Ti2载物台表现极其稳定、毫无偏移，同时其独特的硬件触发功能可以轻松驾驭最严苛的高速成像实验。Ti2独有的智能模块可收集内部传感器数据，引导用户完成成像流程，杜绝误操作。此外，在数据采集期间，将自动记录各个传感器的状态，最终实现高质量成像，提高数据重现性。
结合尼康强大的图像采集和分析软件NIS-Elements，Ti2当之无愧为成像领域的革新领导者。
| 突破性大视野
随着研究趋势朝着大规模、系统级方式发展，市场对于更快数据采集、更高通量的能力的需求与日俱增。大靶面相机传感器的发展和电脑数据处理能力的提高推动了这样的研究趋势。凭借前所未有的25mm视野，Ti2提供更高级别的可量测性，令研究人员真正最大限度地发挥大靶面检测器的作用，确保其核心成像平台在相机技术不断快速发展的情况下适应未来需求。
神经元微管染色(Alexa Fluor 488);使用CFI Plan Apo lambda 60x物镜和DS-Qi2相机拍摄。上图为传统视野，下图为Ti2的全新视野。
照片由西北大学尼康成像中心Josh Rappoport提供;
标本由西北大学S. Kemal、B. Wang和R. Vassar提供。
| 大视野的明场照明
高功率LED 在Ti2的大视野内提供明亮的照明，确保在高倍率微分干涉差(DIC)等严苛要求下带来清晰、一致的结果。采用复眼透镜设计，Ti2能够提供从一边到另一边的均匀照明。这对于定量的高速成像和大图拼接都大有裨益。
 |
 |

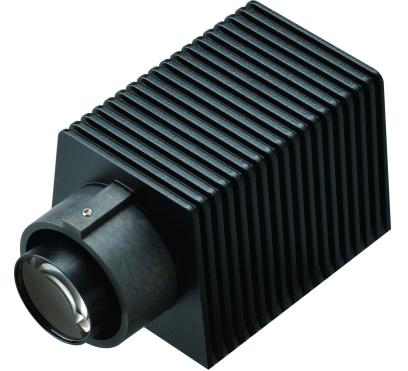

| 高功率LED照明器 | 内置复眼透镜 |
我们为大视野成像设计了专门的紧凑的落射荧光照明器。它配有石英材质的复眼照明透镜，并能提供包括紫外在内的广谱的高透过率。硬镀膜的大尺寸荧光滤块能够提供大视野的图像，同时保证高信噪比。
 |
 |
| 大视野落射荧光照明器 | 大尺寸荧光滤块 |
| 大直径的观察光路
观察光路直径的扩大，使得成像端口可以做到视场数25。由此得到的大视野能够拍摄大约传统透镜两倍的区域，使得用户可以充分发挥诸如CMOS检测器这样的大靶面传感器的最佳性能。
 |
 |
| 扩大的筒镜 | 视场数为25的超大成像端口 |
| 用于大视场成像的物镜
具有卓越图像平场性的物镜确保了从一边到另一边的高质量图像。充分发挥OFN25物镜的最大潜力，可以大大加速数据的采集过程。
| 用于高通量数据采集的相机

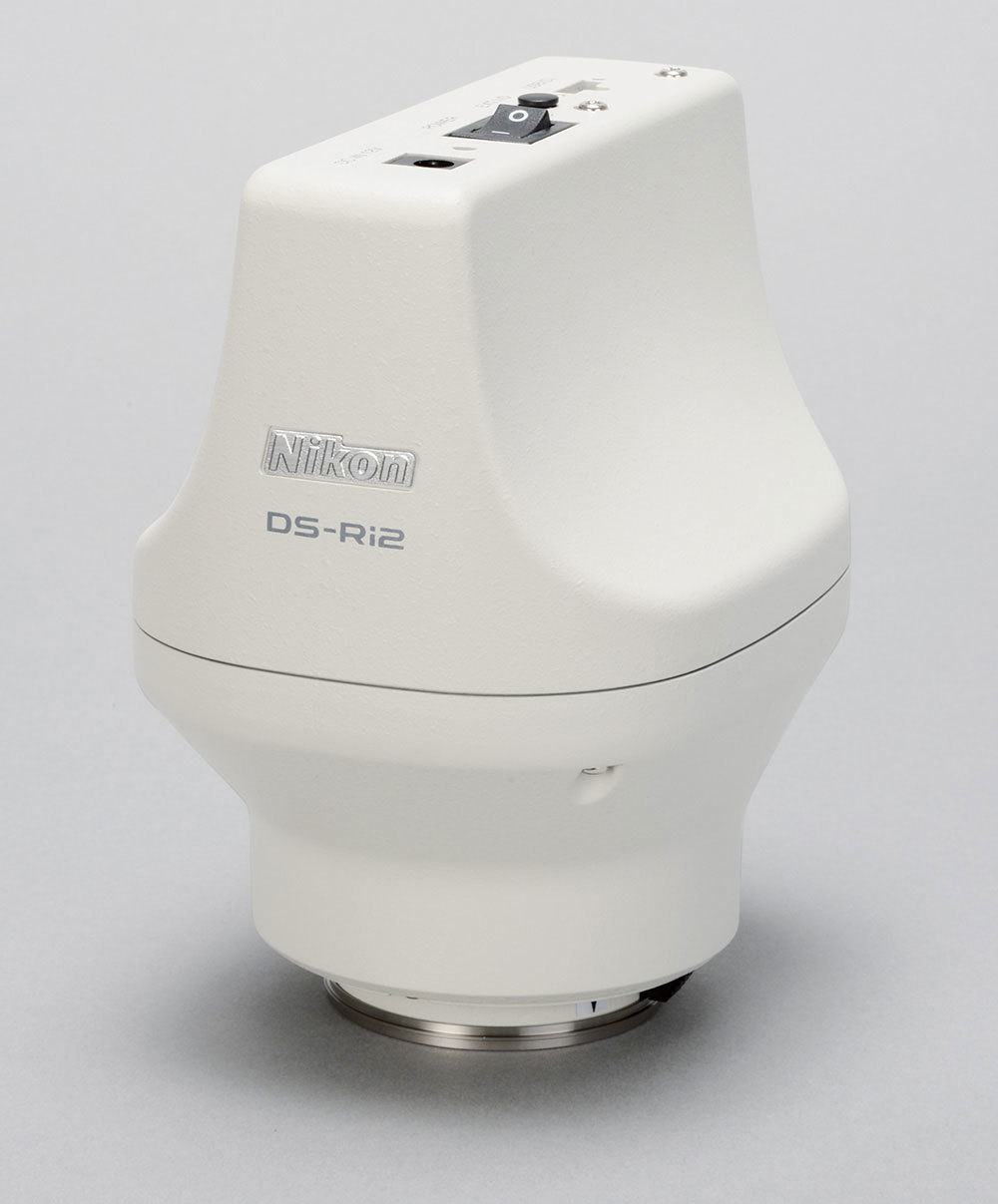

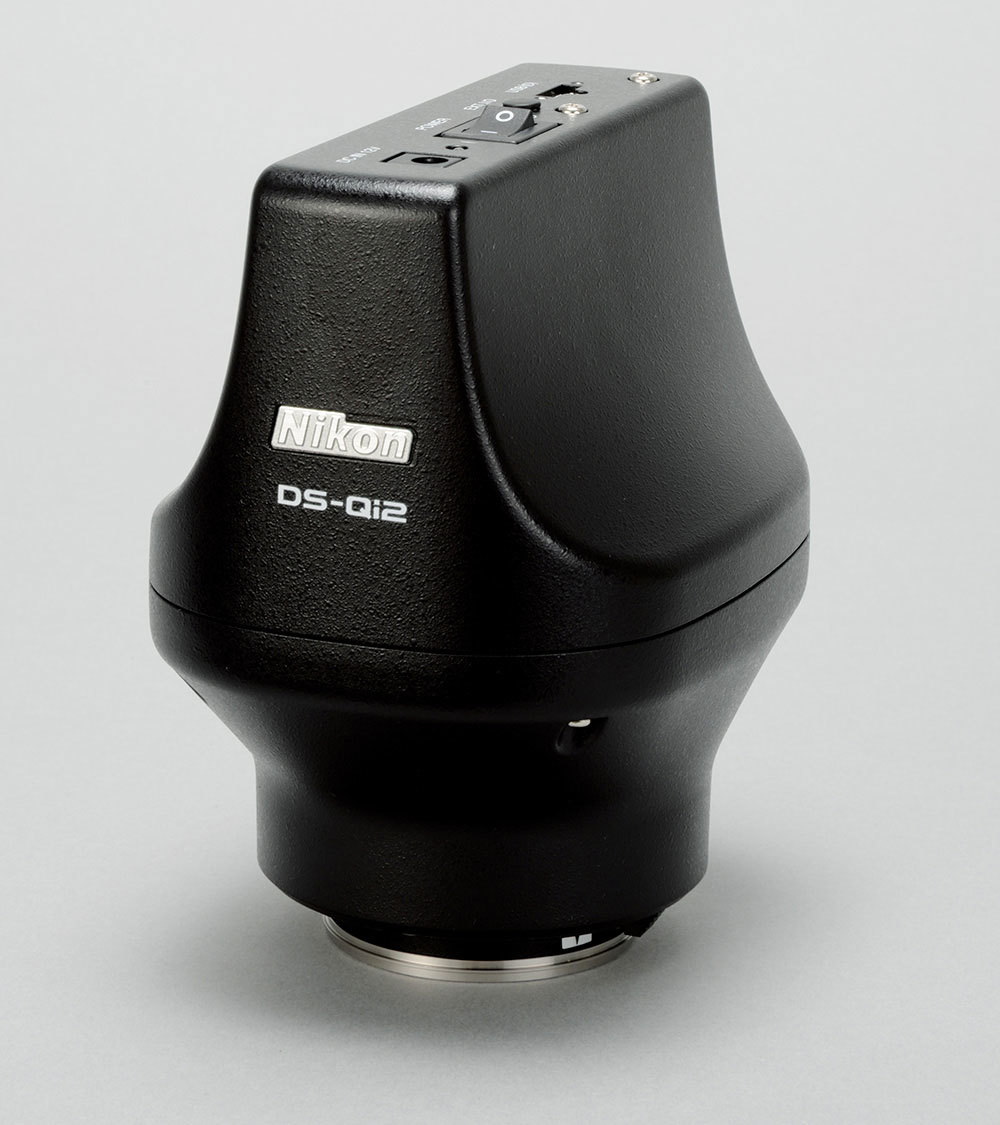

高灵敏度单色相机DS-Qi2和高速彩色相机DS-Ri2拥有36.0 x 23.9 mm 尺寸、1625万像素的CMOS传感器，能够充分发挥Ti2 25mm大视野的最佳性能。
 |
 |
 |
| 针对显微镜优化的D-SLR相机技术 | DS-Qi2 | DS-Ri2 |
| 卓越的尼康光学器件
尼康的高精度CFI60无限远光学器件专为各种复杂观察方法而设计， 凭借卓越的光学性能和坚实的可靠性受到研究人员的广泛好评。
| 切趾相差
尼康独特的切趾相差物镜采用精选的振幅滤波器，能够显著增强反差并减少光晕假象，从而提供精细的高清图像。
 |
 |

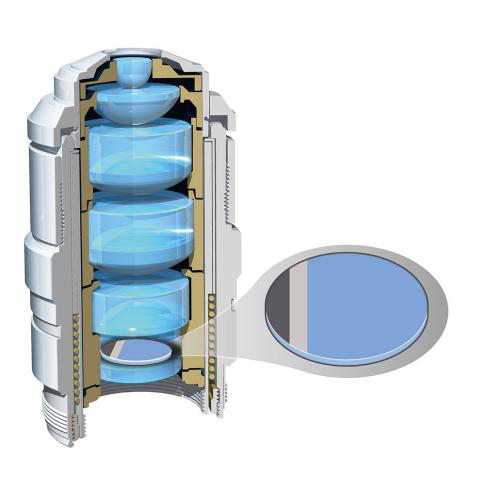

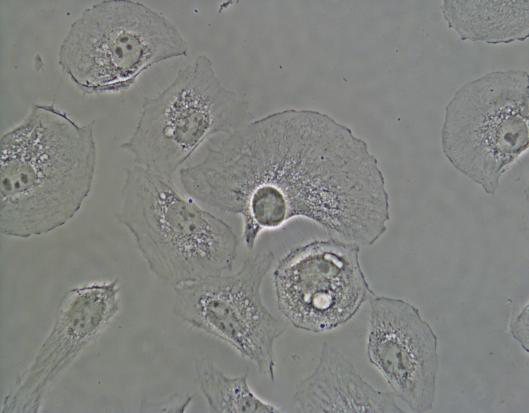

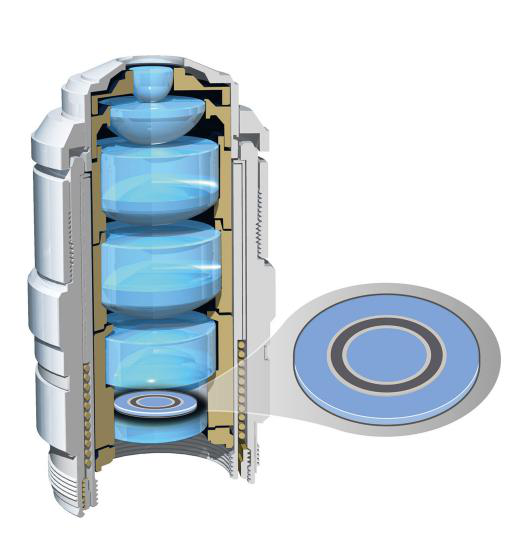

| 切趾相位板集成在APC物镜中 | 使用CFI S Plan Fluor ELWD ADM 40xC物镜拍摄的BSC-1细胞 |
| 外部相差(Ti2-E)

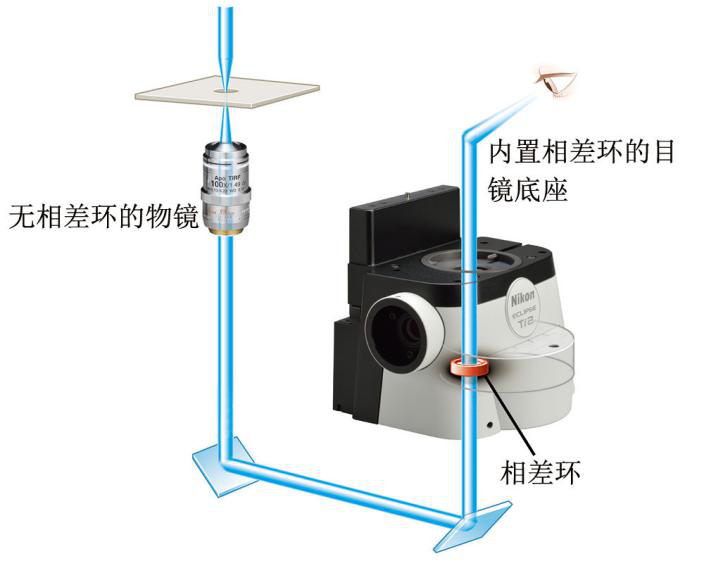

电动外部相差系统通过避免使用相差物镜，使用户将相差与落射荧光成像相结合，同时不影响荧光的效率。例如，高数值孔径(NA)的液浸物镜可被用于相差成像。通过这个外部相差系统，用户可以轻易结合相差和其他的成像模式，包括弱荧光成像，例如TIRF 和光镊。

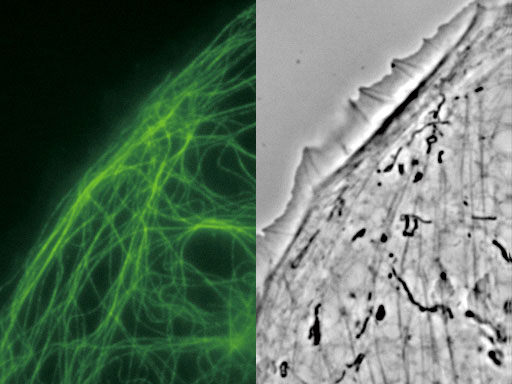

落射荧光和外部相差图像：
以GFP-alpha微管蛋白标记的PTK-1细胞，使用CFI Apo TIRF 100x Oil物镜拍摄照片由Wadsworth Center博士科学研究员VI/教授Alexey Khodjakov提供
| DIC(微分干涉差)
尼康备受赞誉的DIC光学器件在各个放大倍数下都可以提供均匀、精细、高分辨率和对比度的图像。DIC棱镜是专门针对各个物镜定制的， 能够为每个标本提供最高品质的DIC图像。

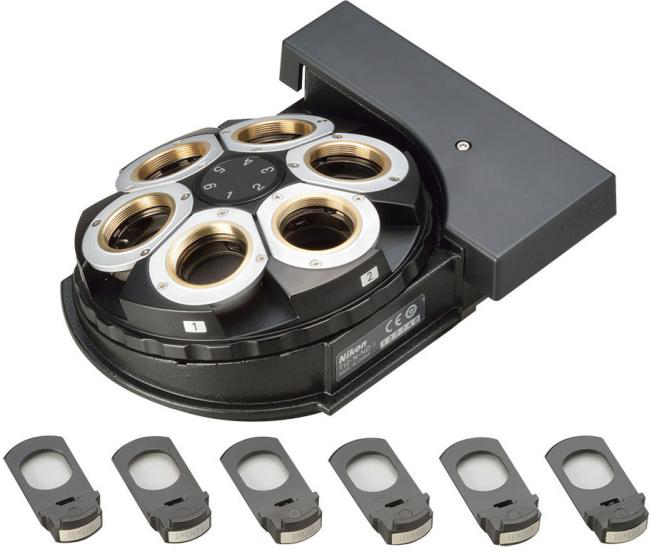

物镜转盘中安装与各个物镜相匹配的DIC棱镜
微分干涉差(DIC)和落射荧光图像：
25mm视野大小的神经元图像(DAPI，Alexa Fluor 488，Rhodamine-Phalloidin);使用CFI Plan Apo lambda 60x物镜和DS-Qi2相机拍摄照片由西北大学尼康成像中心Josh Rappoport提供;标本由西北大学S. Kemal、B. Wang和R. Vassar提供。
| NAMC(尼康高级调制反差)
这是一种兼容塑料板的高对比度成像技术。它适用于未被染色的透明样品，比如卵母细胞。NAMC通过投影效果来提供仿三维图像。用户可针对每个标本轻松调节反差方向。
 |
 |
| NAMC通过投影效果来提供仿三维图像 |
尼康高级调制反差(NAMC)图像： 小鼠胚胎，使用CFI S Plan Fluor ELWD NAMC 20x物镜拍摄 |
| 自动校正环(Ti2-E)
标本厚度、盖玻片厚度、标本折射率分布及温度上的变化都可能导致球差和图像扭曲。最高质量的物镜经常配置调节环来补偿这些变化。而校正环的准确调节是获取高分辨率和高对比度图像的关键。这款全新的自动校正环通过采用谐波驱动和自动校正算法，帮助用户每次都能轻易地调到最佳位置，进而发挥出物镜的最佳性能。
 |
 |

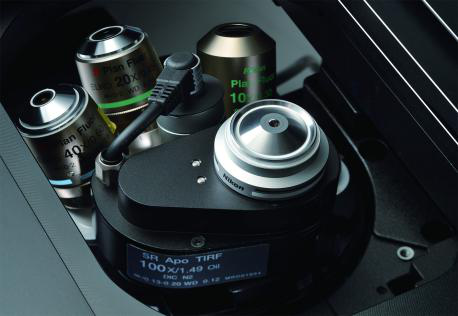

| 用于精确控制校正环调节的谐波驱动机制 |
超高分辨率图像(DNA PAINT)： 表达α微管蛋白(绿色)和TOMM-20(洋红色)的CV-1细胞，使用CFI Apo TIRF 100x Oil物镜拍摄。 |
| 落射荧光

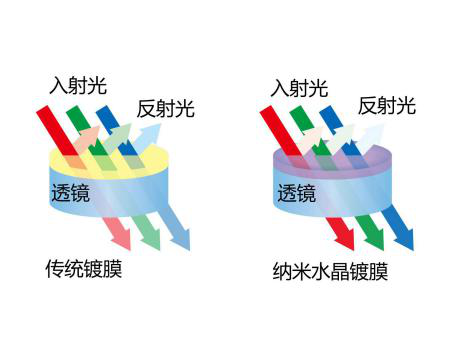

λ系列物镜采用了尼康获得专利的纳米水晶镀膜技术(Nano Crystal Coat)，使得它是高要求、弱信号、多通道荧光成像的理想选择。因为这些应用都要求系统在很宽的波长范围内保持高的传输效率和像差校准。新的荧光滤块的荧光透过率更高，并且有诸如噪声消除(Noise Terminator)这样的杂散光消除技术。配合这样的荧光滤块，λ系列物镜已经证明其在弱荧光观察领域的能力，包括单分子成像和基于冷光的应用。
 |
 |
| 用于精确控制校正环调节的谐波驱动机制 |
冷光图像： 表达基于BRET的钙指示剂蛋白、纳米钙笼的Hela细胞。 标本由日本大阪大学科学与工业研究所的Takeharu Nagai博士提供 |
| 完美对焦
即使是温度的最轻微变化和成像环境的最轻微振动， 也可能大大影响焦面稳定性。Ti2采用静态和动态措施消除焦面偏移，从而在长时实验中能够真实呈现纳观和微观景象。
|机械再设计， 实现超高稳定性(Ti2-E)
为提高对焦稳定性，电动Z轴和完美对焦系统(PFS)的自动调焦结构经过彻底的重新设计。全新的Z轴调焦结构尺寸更小，并且紧邻物镜转盘，以最大程度地减少振动。即使在扩展(双层光路)配置中，它也紧邻物镜转盘，确保在所有应用中均具有出色的稳定性。

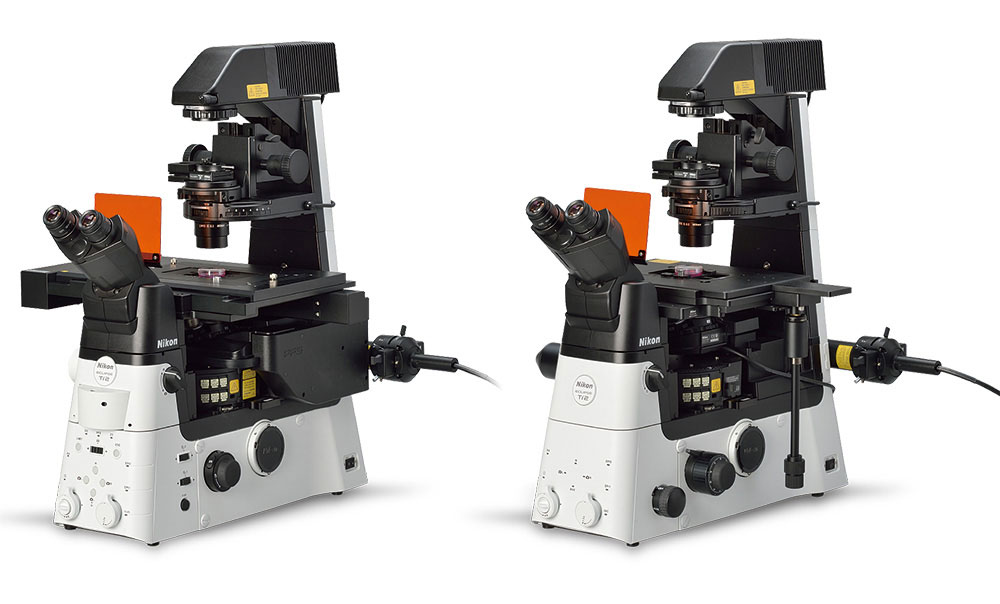

即使在扩展配置中，具有高稳定性的Z轴调焦结构也紧邻物镜转盘

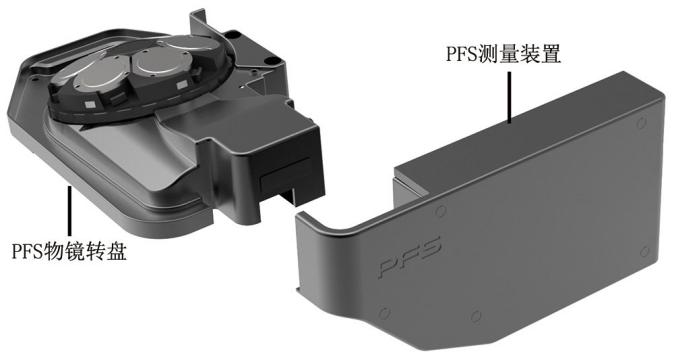

完美对焦系统(PFS)的检测器部分已经从物镜转盘分离，以减少物镜转盘上的机械负载。这种全新的设计还能最大程度减少热传递，有助于创造更加稳定的成像环境。因此，电动Z 轴电机的耗电量也有所降低。这些机械上的重新设计赋予成像平台极高的稳定性，使其非常适合单分子成像和超高分辨率应用。
| 采用PFS 的新一代自动调焦结构：堪称完美(Ti2-E)
最新一代的完美对焦系统(PFS)能够自动修正温度变化和机械振动带来的焦点漂移(往往向标本添加试剂和多点成像时会引入此类干扰)。

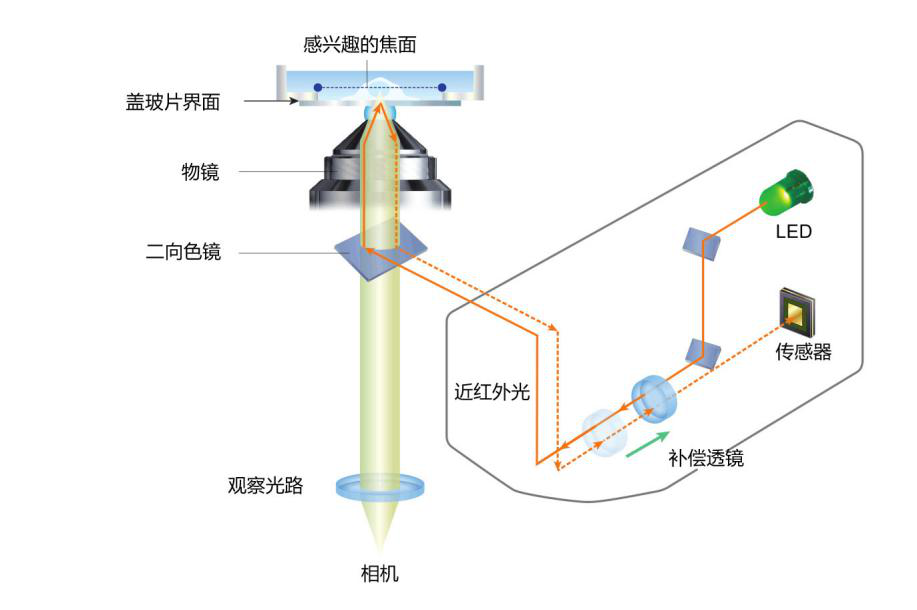

PFS 实时检测并跟踪参考面的位置(例如使用浸液物镜时的盖玻片表面)，从而保持焦面。独特的光学补偿技术允许用户在参考面的任意相对位置保持焦面。用户可以直接对焦所需平面，然后启用PFS。PFS通过内置线性编码器和高速反馈机制自动工作，并保持焦面，即使在长时、复杂的成像任务中亦能提供高度可靠的图像。
PFS兼容各种应用，从塑料培养皿的常规实验到单分子成像和多光子成像均可适用。它还兼容各种波长，从紫外线到红外线，这意味着它能够用于多光子和光镊应用。
| 辅助向导
不再需要记住复杂的显微镜校准和操作步骤。Ti2可以整合来自传感器的数据，引导您完成这些步骤，避免人为操作失误， 使研究人员能够将精力集中到数据上。
| 持续显示显微镜状态(Ti2-E/A)
一系列内置传感器检测并传递显微镜各个组件的工作状态信息。当您使用计算机获取图像时，所有状态信息将记录在元数据中，确保您能够轻松调出采集条件和/或检查设置错误。 此外，内置相机允许用户查看后焦平面，便于校准相差环和DIC的消光十字。它还为TIRF等应用提供了一种安全的激光器校准方法。

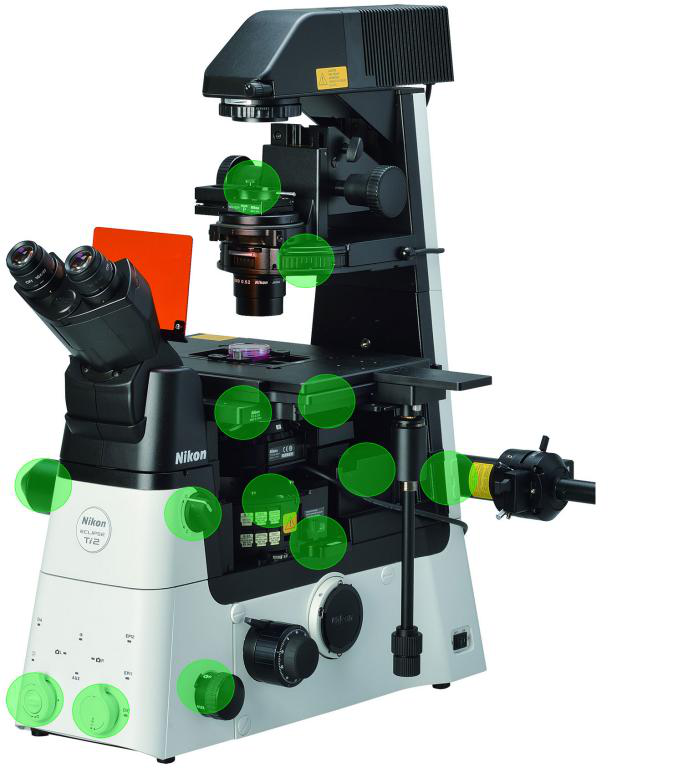

内置传感器检测显微镜组件的状态
显微镜状态既可以通过平板查看， 也可以通过显微镜前面板的状态指示灯查看。这使得暗室中的状态检查也成为可能。
状态指示灯
| 操作步骤向导(Ti2-E/A)
Ti2的辅助向导功能为显微镜操作提供互动式逐步引导。该功能可在平板或电脑上查看，并且融合了来自内置传感器和内部相机的实时数据。辅助向导可以帮助用户完成实验设置和故障排除。
| 自动检测错误(Ti2-E/A)
通过检查模式(Check Mode)，用户可以在平板或电脑上轻松确认所选观察方法的所有相应的显微镜组件是否到位。当所选观察方式未能实现时，这种检查模式可以减少排除故障所需要的时间和精力。该功能对多用户使用的环境尤其有用，因为每位用户都可能改变显微镜设置。用户也可以预先编程自定义检查程序。
显示设置错误的组件
| 直观的操作
Ti2经过彻底的重新设计——从总体机身结构到每个按钮和切换的选择与布局都焕然一新——带来了极致的用户体验。这些控件即使在暗室也能被轻松使用(大多数实验都是在暗室中进行)。Ti2提供一个直观和轻松的用户界面， 确保研究人员能够专注于数据而不是显微镜操作和控制。
| 针对显微镜控制精心设计的布局(Ti2-E/A)
所有按钮和切换的布局均以其控制的照明类型为基础。用于控制透射观察的按钮位于显微镜的左侧，而用于控制落射荧光观察的按钮位于右侧。用于控制常规操作的按钮在前面板上。这种分区方式便于记忆， 在暗室内操作显微镜时尤其实用。
❶往复式切换(Ti2-E)
显微镜设计中集成了往复式切换，用以控制荧光滤块转盘和物镜转盘等装置。这些切换仿真手动转动上述装置的感觉，实现直观控制。这些往复式切换中还可融合其他功能，确保单个切换可以操作多个相关装置。例如，荧光滤块转盘的往复式切换不仅可以转动转盘，而且在用户按压切换时还可以开关荧光光闸。此外，还可以对这些切换编程，以操作发射滤片转盘和外部相差单元。
❷可编程的功能按钮(Ti2-E/A)
快捷键的设计能够方便用户对功能进行自定义设置。用户可以从超过100个功能中做出选择，包括对快门等电动装置的控制，甚至是通过用于触发式采集的I/O端口至外部设备的单一输出。还可以为这些按钮指定模式功能，这样就可以通过保存各个电动装置随时切换观察方式。
❸调焦旋钮(Ti2-E)
调焦加速按钮和完美对焦系统(PFS)启用按钮在调焦旋钮旁边。根据不同的形状，可以非常容易地通过触摸识别不同功能的按键。调焦速度根据当前使用的物镜自动调节。这使得用户可以在不同物镜下得到各自理想的调焦速度，使得显微镜操作非常轻松。
| 使用控制杆和平板进行直观控制(Ti2-E)
Ti2控制杆不仅能够控制载物台移动，而且能够控制显微镜的大多数电动功能，包括完美对焦系统(PFS)的激活状态。它可以显示XYZ坐标和显微镜组件的状态，极大的方便用户进行远程操控。用户也可以从通过无线局域网与显微镜相连的平板控制Ti2的电动功能，实现对显微镜全方位的可视化操作体验。
